P4示例程序-1 数据包反射器

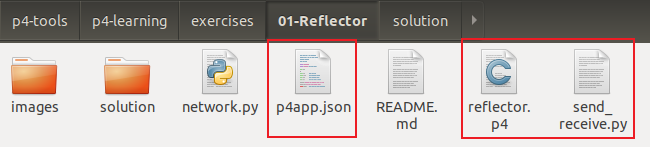

例程目录文件

p4app.json或network.py：描述需要创建的拓扑，拓扑由mininet负责创建，既可以使用Python脚本，也可以使用JSON格式
reflector.p4：P4程序
send_receive.py：用于发送和接收数据包的Python脚本

拓扑描述文件

传送门：用法 —— P4-Utils1.0文档

JSON格式

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


{
  "p4_src": "reflector.p4",
  "cli": true,
  "pcap_dump": true,
  "enable_log": true,
  "topology": {
    "assignment_strategy": "l2",
    "links": [["h1", "s1"],
    "hosts": {
      "h1": {
      }
    },
    "switches": {
      "s1": {
      }
    }
  }
}

p4_src指出需要编译运行的P4源程序是reflector.p4

pcap_dump指示是否激活交换机端口上的数据包嗅探，嗅探的数据包保存在.pcap文件中

assignment_strategy指示网络运行模式：

l2表示所有的交换机都在L2链路层工作，所有的hosts都会被放在同一个子网10.0.0.0/16中（IP形如10.0.x.y/16），同时每个host的ARP Table也会被自动填充完成
l3表示所有交换机位于L3网络层工作，每个接口都属于独立的子网：主机IP为10.x.y.2/24，其相连的交换机端口IP地址为10.x.y.1/24（x为交换机ID，y为主机ID）；交换机sw1与交换机sw2连接时，sw1端口的IP地址为20.sw1.sw2.1/24，sw2端口的IP地址为20.sw1.sw2.2/24，sw1为sw1交换机编号，sw2为sw2交换机编号
mixed表示每个host只能和一个交换机连接，连接在同一个交换机上的host属于1个/24子网中，该交换机作为该host的L3层网络层网关

Python脚本

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21


from p4utils.mininetlib.network_API import NetworkAPI

net = NetworkAPI()

# Network general options
net.setLogLevel('info')

# Network definition
net.addP4Switch('s1')
net.setP4Source('s1','reflector.p4')
net.addHost('h1')
net.addLink('s1', 'h1')

# Assignment strategy
net.l2()

# Nodes general options
net.enablePcapDumpAll()
net.enableLogAll()
net.enableCli()
net.startNetwork()

为了构造网络，需要导入相关模块，并构造一个NetworkAPI的对象net，进而依次调用addP4Switch函数添加交换机、setP4Source函数为交换机设置运行的P4程序、addHost函数添加主机、addLink函数添加链路。然后调用l2函数指定网络的运行模式为L2层，随后的enablePcapDumpAll函数、enableLogAll函数、enableCli函数分别与JSON文件中的pcap_dump、enable_log、cli字段对应。最后调用startNetwork函数启动网络。

端侧收发脚本

main函数

main函数每隔0.5秒向目标IP（10.0.0.2）发送数据包，并在指定网卡上启动后台线程实时监听接收数据包，直到手动中断退出。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38


#!/usr/bin/env python3
import sys
import socket
import random
import time
from threading import Thread, Event
# Scapy可实现对网络数据包发送、监听、解析等操作
from scapy.all import *

def main():
    # 设定目标IP地址为10.0.0.2，用于随后构建待发送的数据包
    addr = "10.0.0.2"
    # gethostbyname函数尝试将主机名DNS解析为IP地址
    # 如果addr是域名，函数则返回解析后的IPv4地址
    # 如果addr本身就是合法的IPv4字符串，函数则直接返回该地址
    addr = socket.gethostbyname(addr)
    # 获取名为eth0的端口
    iface = get_if()

    # 创建线程，该线程从端口eth0接收数据包
    listener = Sniffer(iface)
    listener.start()
    time.sleep(0.1)

    try:
        while True:
            # 每间隔0.5秒构造、发送一个数据包
            send_packet(iface, addr)
            time.sleep(0.5)
    except KeyboardInterrupt:
        # 键盘键入退出事件，关闭Socket接口、结束监听
        print("[*] Stop sniffing")
        listener.join(2.0)
        if listener.isAlive():
            listener.socket.close()

if __name__ == '__main__':
    main()

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


def get_if():
    # 获取设备上的全部端口列表
    ifs = get_if_list()
    # 在端口列表中查找目标接口eth0
    iface = None
    for i in get_if_list():
        if "eth0" in i:
            iface = i
            break
    if not iface:
        print("Cannot find eth0 interface")
        exit(1)
    return iface

发送数据包

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


def send_packet(iface, addr):
    input("Press the return key to send a packet:")
    print("Sending on interface %s to %s\n" % (iface, str(addr)))
    # 构造数据包的L2层
    # 源MAC地址即为eth0端口的MAC地址，可通过get_if_hwaddr函数获得
    # 目的MAC地址固定填写为00:01:02:03:04:05
    pkt = Ether(src=get_if_hwaddr(iface), dst='00:01:02:03:04:05')
    # 构造数据包的L3层，目的IP地址固定填写为设定的10.0.0.2
    pkt = pkt / IP(dst=addr)
    # 通过端口eth0将构造的数据包发送出去
    sendp(pkt, iface=iface, verbose=False)

接收数据包

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56


class Sniffer(Thread):
    # Sniffer类用于监听接收到的数据包
    def __init__(self, interface="eth0"):
        super(Sniffer, self).__init__()
        # 要监听的网络端口
        self.interface = interface
        # 获取监听网络端口的MAC地址
        self.my_mac = get_if_hwaddr(interface)
        # 设置为守护线程（主线程退出时自动结束）
        self.daemon = True
        # 后面会保存监听用的网络套接字
        self.socket = None
        # 线程间通信的事件，用于停止抓包
        self.stop_sniffer = Event()

    def isNotOutgoing(self, pkt):
        # 过滤掉监听网络端口发出的数据包
        return pkt[Ether].src != self.my_mac

    def run(self):
        # 重写Thread的run函数，线程启动时自动执行
        # 创建L2层监听套接字，抓取全部以太网帧
        self.socket = conf.L2listen(
            # 抓取所有协议类型的帧
            type=ETH_P_ALL,
            # 指定监听的网络端口
            iface=self.interface,
            # BPF过滤器，只抓取IP包
            filter="ip"
        )

        # opened_socket指定使用已经创建好的套接字
        # prn指定回调函数，每当接收到符合条件的数据包时调用回调函数
        # lfilter使得每接收到数据包后，先调用指定函数确定是否可以执行进一步的操作，如果返回False则忽略该包
        # stop_filter在处理完每个数据包后，调用函数判断是否停止监听抓包
        # 在循环中，lfilter类似于处理逻辑前的continue，stop_filter类似于处理逻辑后的break
        sniff(opened_socket=self.socket, prn=self.print_packet, lfilter=self.isNotOutgoing,
              stop_filter=self.should_stop_sniffer)

    def join(self, timeout=None):
        # 重写Thread的join函数，停止线程时执行
        # 通知run函数停止监听
        self.stop_sniffer.set()
        # 线程真正停止
        super(Sniffer, self).join(timeout)

    def should_stop_sniffer(self, packet):
        # 如果停止抓包的事件被设置了，就不再抓包
        return self.stop_sniffer.isSet()

    def print_packet(self, packet):
        # 收到数据包后的回调函数，打印接收到的数据包信息
        print("[!] A packet was reflected from the switch: ")
        # packet.show()
        ether_layer = packet.getlayer(Ether)
        print(("[!] Info: {src} -> {dst}\n".format(src=ether_layer.src, dst=ether_layer.dst)))

交换机程序

反射器程序把将数据包从入端口发送回去，同时调换源MAC地址和目的MAC地址。

main函数

main函数定义了一个基于v1_model架构的交换机逻辑，核心作用是依次调用数据包处理的各个阶段模块。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


#include <core.p4>
#include <v1model.p4>

// main函数依次调用解析器、流水线、封装器
V1Switch(
    // 调用解析器进行数据包解析，提取报文头部字段
    MyParser(),
    // 校验接收到的数据包的校验和，保证包的完整性
    MyVerifyChecksum(),
    // 入队列处理阶段，基于匹配动作表Match-Action执行转发、修改等策略
    MyIngress(),
    // 出队列处理阶段，继续进行匹配动作处理，通常用于报文的最后处理，如修改或过滤
    MyEgress(),
    // 对经过处理后的数据包重新计算校验和，确保传输数据有效
    MyComputeChecksum(),
    // 调用封装器，将处理好的各报文头部重新封装成完整的数据包，准备发送
    MyDeparser()
) main;

定义头部

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22


// MAC地址为48位
typedef bit<48> macAddr_t;

// 定义数据包链路层的头部字段
header ethernet_t {
    macAddr_t dstAddr;
    macAddr_t srcAddr;
    bit<16>   etherType;
}

// 定义元数据
// 元数据是只存在于交换机或转发器内部的辅助数据结构
// 元数据不会出现在真正发送的网络数据包里
// 常用来在流水线之间传递中间信息，或协助匹配动作表决策或执行复杂逻辑
struct metadata {
    /* empty */
}

// 实例化数据包头部
struct headers {
    ethernet_t ethernet;
}

数据包解析

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


// 定义解析器
// packet_in：输入，将要处理的数据包
// out headers：输出，完成解析的数据包头部
// inout metadata：双方向参数，自定义的元数据
// inout standard_metadata_t：双方向参数，P4定义的标准元数据
// 双方向参数指该参数即是输入（从上一个模块接收）、也是输出（输出到下一个模块）
parser MyParser(packet_in packet,
                out headers hdr,
                inout metadata meta,
                inout standard_metadata_t standard_metadata) {
    // 解析器采用状态机的方式组织，从start开始
    state start{
        // 解析提取数据包的头部，并填充进headers的ethernet中
        packet.extract(hdr.ethernet);
        // 解析器以accept结束，accept表示解析成功
        transition accept;
    }
}

检查校验和

1
2
3
4


// 用于检查接收到数据包的校验和，此处跳过了检查过程
control MyVerifyChecksum(inout headers hdr, inout metadata meta) {
    apply { }
}

入队列侧处理

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25


// 定义在入队列侧的处理逻辑
// inout headers：已经解析好的数据包头
// inout metadata：自定义的元数据
// inout standard_metadata_t：P4定义的标准元数据
control MyIngress(inout headers hdr,
                  inout metadata meta,
                  inout standard_metadata_t standard_metadata) {
	// 定义动作
    action swap_mac(){
        // 定义临时变量tmp
        macAddr_t tmp;
        // 交换L2链路层头部的源MAC地址与目的MAC地址
        tmp = hdr.ethernet.srcAddr;
        hdr.ethernet.srcAddr = hdr.ethernet.dstAddr;
        hdr.ethernet.dstAddr = tmp;
    }

    // 控制逻辑
    apply {
        // 执行定义的swap_mac动作 以实现源目的MAC地址的对调
        swap_mac();
        // 在元数据中设置出端口号为入端口号
        standard_metadata.egress_spec = standard_metadata.ingress_port;
    }
}

出队列侧处理

1
2
3
4
5
6
7


// 定义在出队列侧的处理逻辑
control MyEgress(inout headers hdr,
                 inout metadata meta,
                 inout standard_metadata_t standard_metadata) {
    // 无处理动作
    apply { }
}

计算校验和

1
2
3
4


// 重新计算数据包校验和，此处省略该过程
control MyComputeChecksum(inout headers hdr, inout metadata meta) {
    apply { }
}

封装数据包

1
2
3
4
5
6
7


// 封装器
control MyDeparser(packet_out packet, in headers hdr) {
    apply {
        // 使用emit函数重新封装headers中的ethernet头部
        packet.emit(hdr.ethernet);
    }
}

执行P4仿真环境

在拓扑描述文件p4app.json所在的目录执行以下命令，启动网络拓扑：

1

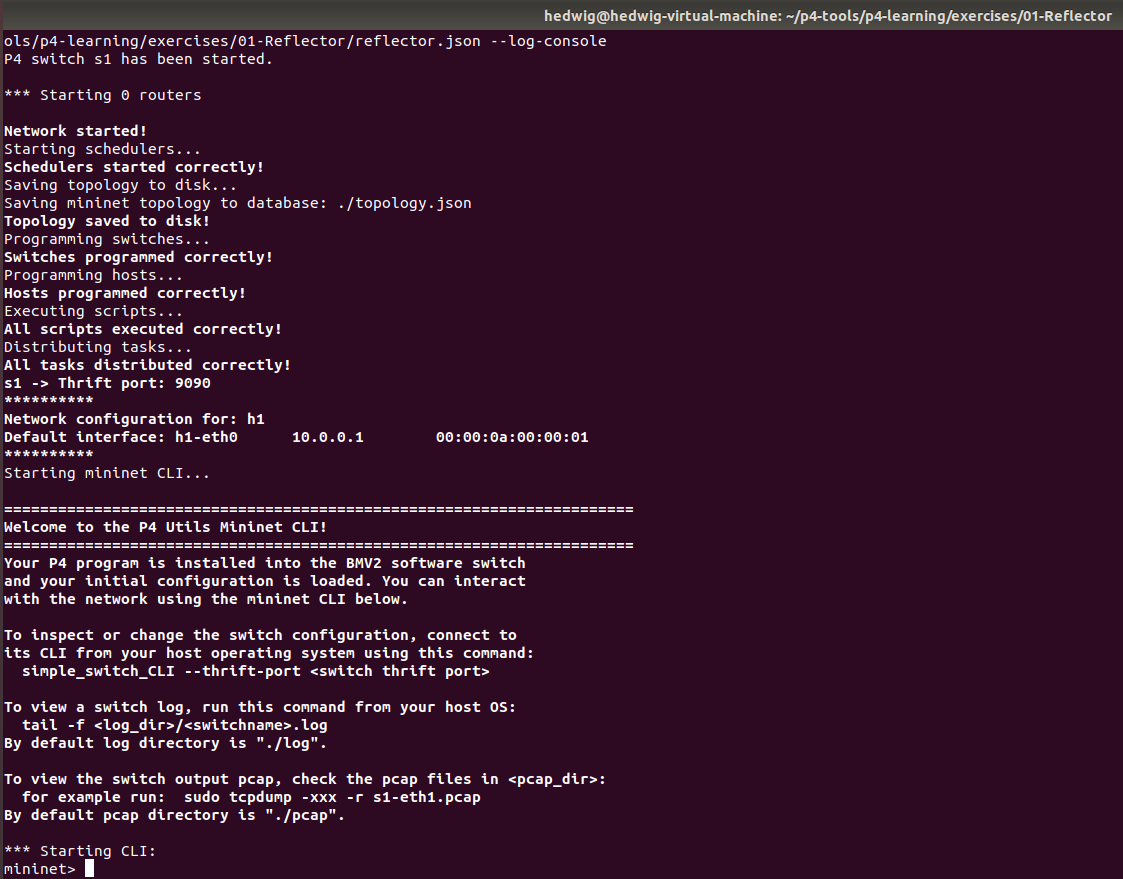

sudo p4run

该命令会自动调用Python脚本，解析拓扑描述文件p4app.json，创建基于mininet的虚拟网络环境，随后自动编译P4代码，并配置进软件交换机bmv2中

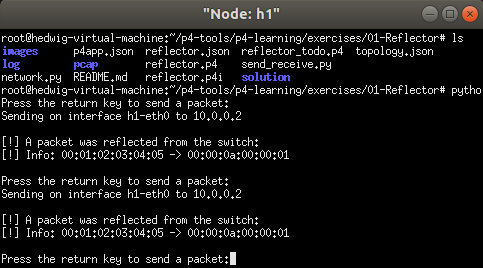

使用xterm h1命令登陆host1的shell界面，运行命令执行端侧收发Python脚本

1
2


xterm h1
python send_receive.py

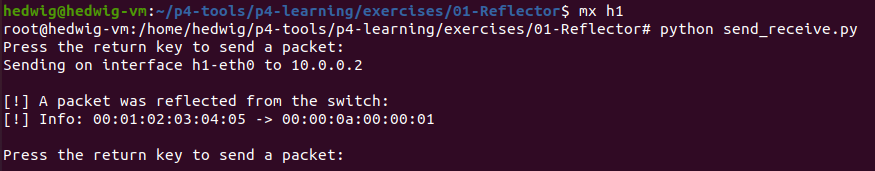

当然也可以新建终端使用mx h1命令登录host1，运行命令执行端侧收发Python脚本：

1
2


mx h1
python send_receive.py

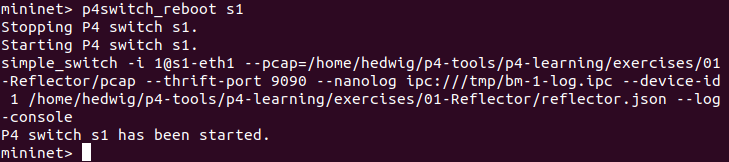

需要说明的是：当mininet运行过程中，若更改了P4程序，可以直接在mininet中使用以下命令，重新编译加载新的P4程序，而无需关闭正在运行的mininet

1

mininet> p4switch_reboot s1
