多轨道网络

传送门：使用 NVIDIA Collective Communication Library 2.12 将所有 all2all 性能翻倍 - NVIDIA技术博客

在传统的多GPU通信架构中，当某个GPU需要使用跨NUMA 域（即不同CPU socket下）的NIC时，数据传输路径必须经过本地CPU，并通过CPU间互联（如Intel的QPI/UPI或AMD的Infinity Fabric）跨越至目标NUMA域，再由目标CPU控制本地NIC发出数据包。在该数据传输路径中，QPI/UPI等CPU间互联的带宽通常远低于NVLink与PCIe，从而导致整体吞吐量受限、延迟增加，并可能成为转发瓶颈。

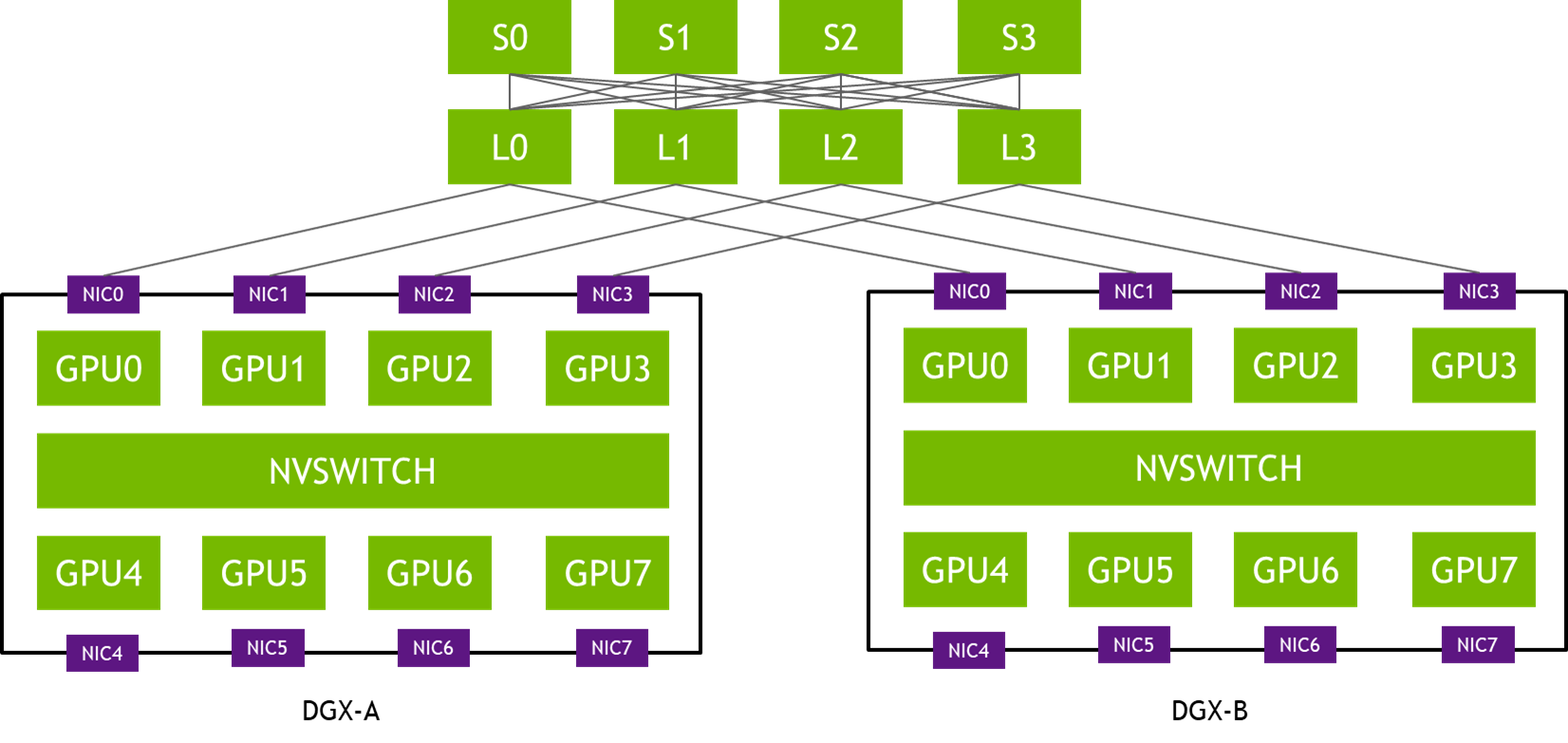

为解决这一问题，NCCL 2.12引入了PXN（PCI × NVLink）机制，以充分利用服务器节点内部的高带宽NVLink/NVSwitch互连，并优化GPU与NIC之间的数据路径。为支持PXN，多轨道网络架构被设计：集群中各节点上位置相同（同一轨道）的NIC被连接到同一台Leaf/ToR交换机（也称为Rail Switch），这些Rail Switch 与集群内所有节点的相应轨道NIC都建立直接连接，形成并行的多轨道网络。

在这种架构下，当GPU需要向位于其他节点的GPU发送数据时，PXN首先通过节点内部的NVSwitch，将数据从源GPU移动到本节点中与目标位于相同轨道的GPU，然后再通过该GPU所连接的NIC、经由Rail Switch发送到目标GPU。

在NCCL 2.12之前，例如DGX-A的GPU0向DGX-B的GPU3发送数据时，消息需要依次经过L0、S1和L3三台交换机，网络中的传输路径不仅长，还可能引发网络资源争用和拥塞。同时，若GPU和NIC分属不同的NUMA域，数据需要跨越相对低带宽的CPU间互连，进一步增加时延与开销。

采用PXN机制后，DGX-A的GPU0首先将数据通过NVSwitch移动到与目标同轨道的GPU3，随后数据从该GPU通过本地NIC直接发送到Rail Switch，即只需经过L3 交换机即可到达DGX-B的GPU3，大大缩短了跨节点路径并缓解了资源争用问题。

在多轨道网络架构中，AI训练产生的通信需求（AllReduce、All-to-All 等）可以用多个轨道并行传输加速，并且大部分流量都聚合在轨道内传输（只经过一级ToR Switch），小部分流量才会跨轨道传输（需要经过二级Switch），大幅减轻了大规模下的网络通信压力。

多平面网络

传统网卡单上联的架构下，无论光纤或交换机异常，都会导致训练任务中断。交换机升级期间，业务也需要提前迁移。这对用户体验、系统稳定性以及网络运维都带来了很多问题。

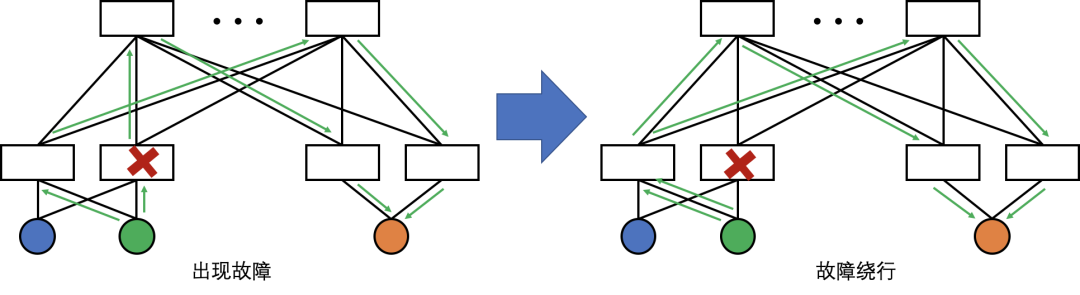

在双上联架构下，服务器上所有网卡的两个端口分别上联至不同交换机，并将两个端口共同组成一个bond端口提供服务。这样在一个上联链路或者对应接入层交换机出现故障时，流量可以切换至另一个端口，从而保证训练任务不中断。

双上联架构设计避免了网卡单上联接入交换机带来的单点故障风险，极大提高了整体系统互联的鲁棒性。此外，这也为集群系统的交换机热升级创造了条件，使得整体网络运维和功能迭代变得更加方便。
